Fertigung · Stanz- und Lasertechnik
Stanzen und Lasern auf Trumpf-Maschinen
Auf zwei automatisierten Trumpf-Anlagen stanzen und lasern wir Ihre Teile aus der Tafel, auch mit Umformungen im Blech. Die Tafeln dürfen bis 2500 x 1250 mm groß sein.

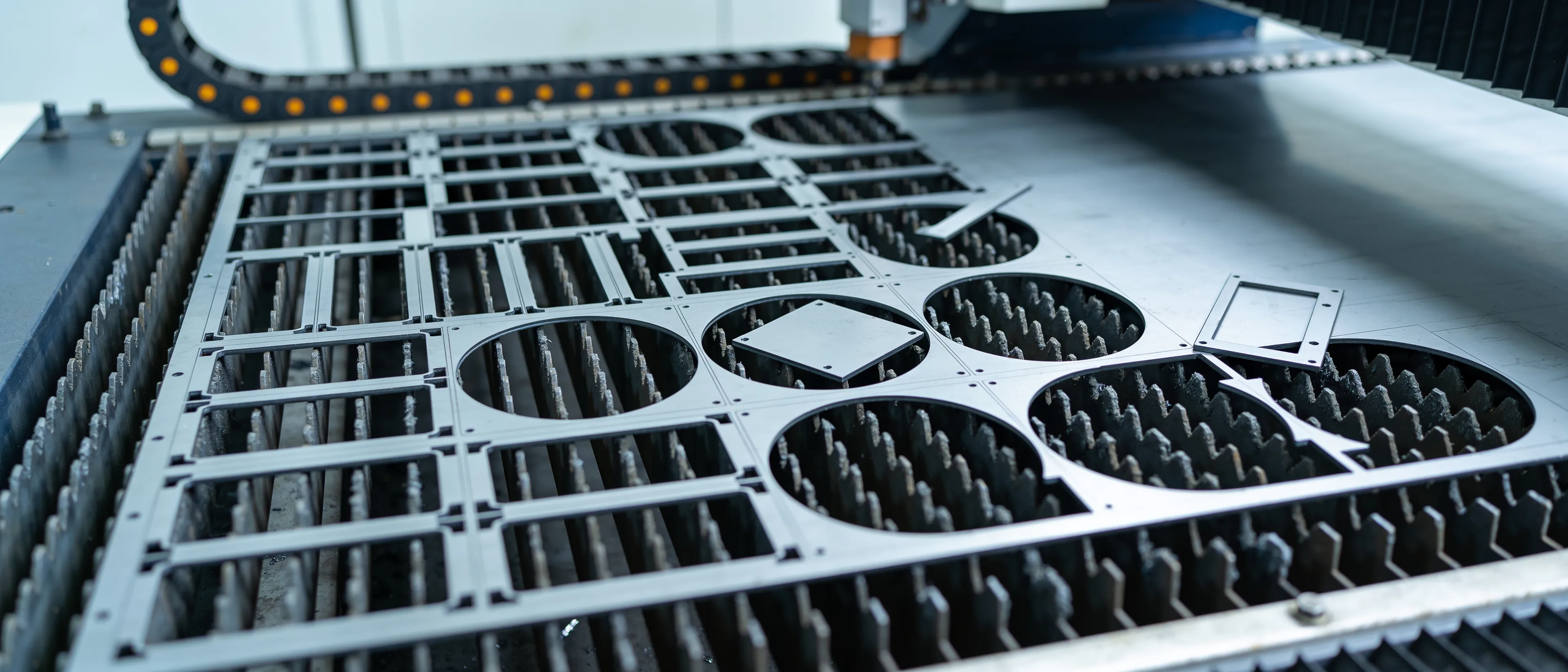

Was übrig bleibt, zeigt die Vielfalt der Konturen.
Maschinen
Unsere Stanz- und Laseranlagen
Programmiert werden beide Anlagen mit TruTops. Die Maschinenbilder hat die Firma Trumpf zur Verfügung gestellt.

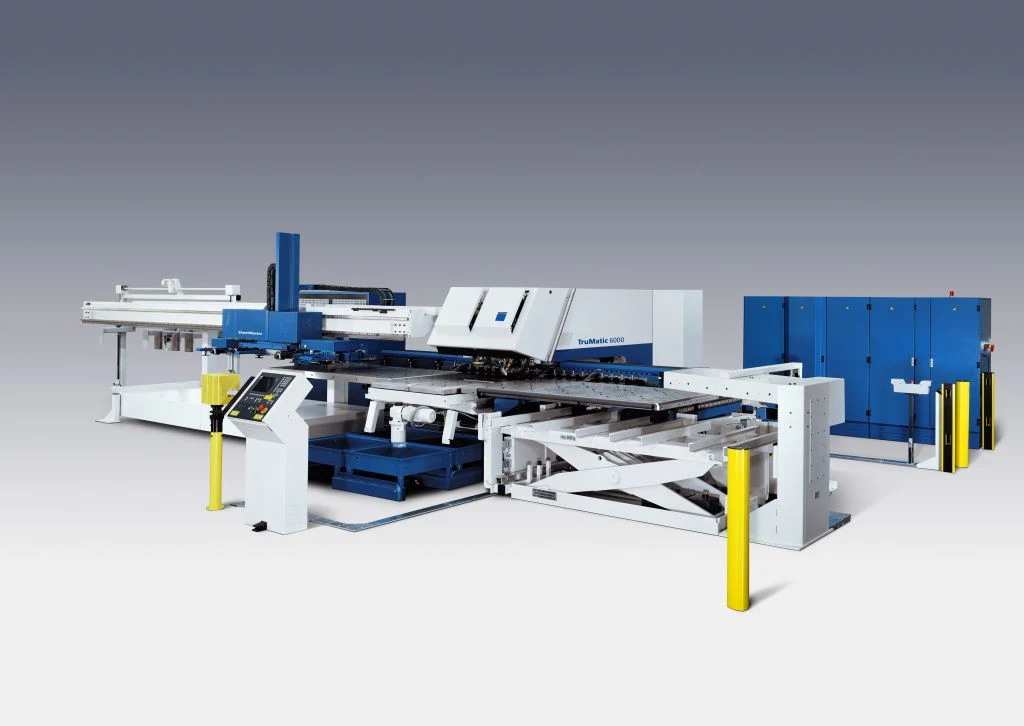

Trumpf TruMatic 6000
Trumpf TruMatic 6000
TruMatic 6000 mit SheetMaster und ToolMaster
Unsere Stanz- und Laserkombinationsmaschine ist für den automatisierten Stanz- und Laserbetrieb mit Umformungen ausgelegt. Der ToolMaster hält zusätzlich 40 Werkzeuge bereit.
| Blechmaße | max. 2500 x 1250 mm |
|---|---|
| Blechdicke Stanzen | bis 8 mm |
| Stanzkraft | max. 220 kN |
| Werkstückgewicht | bis 200 kg |
| Hubfolge | max. 900 1/min |
| Werkzeugaufnahme | rotierend bis 1 U/s |
| Werkzeugspeicher | 18 Stück, ToolMaster mit 40 Stationen |
| Laser | TruFlow 3200 |
| Blechdicke Lasern | bis 8 mm, Edelstahl bis 6 mm |
| Steuerung | SINUMERIK 840D |
| Programmierung | TruTops |

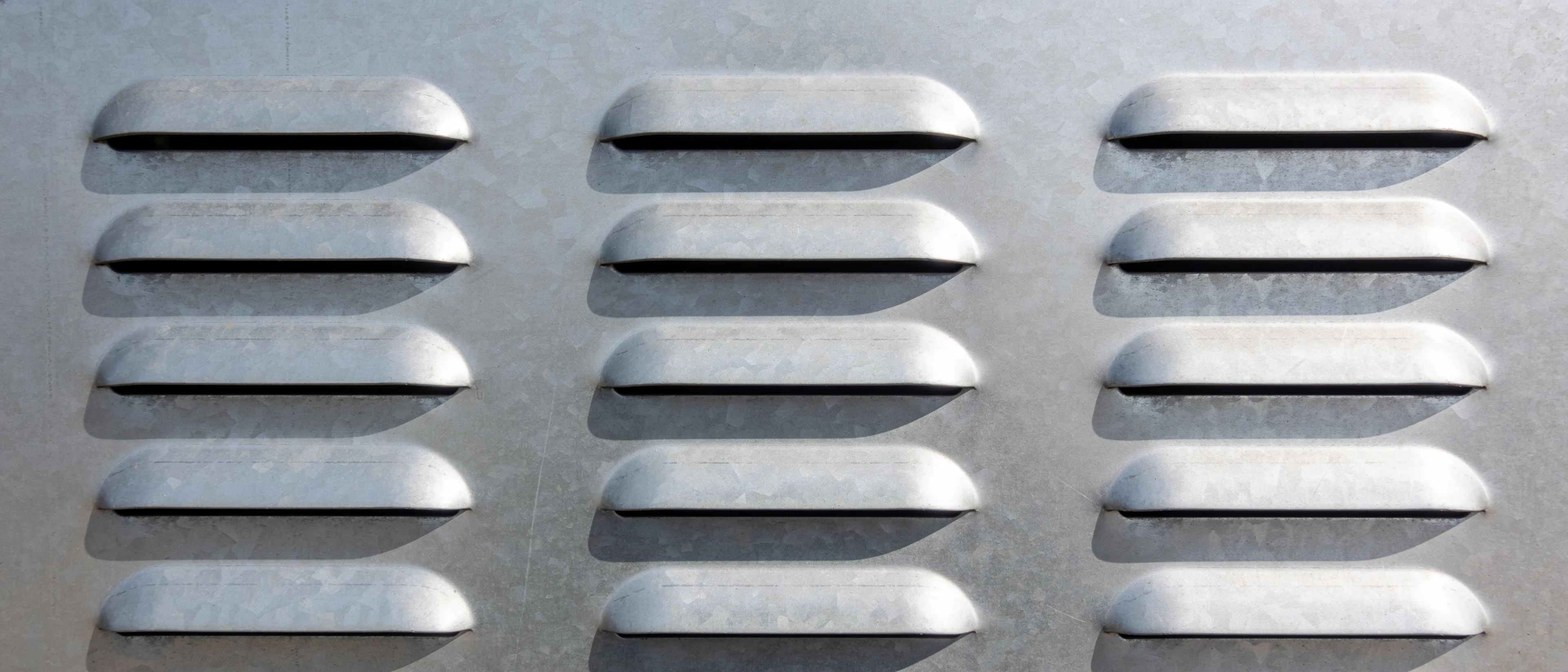

Kiemen und Durchzüge formen wir direkt mit ein.

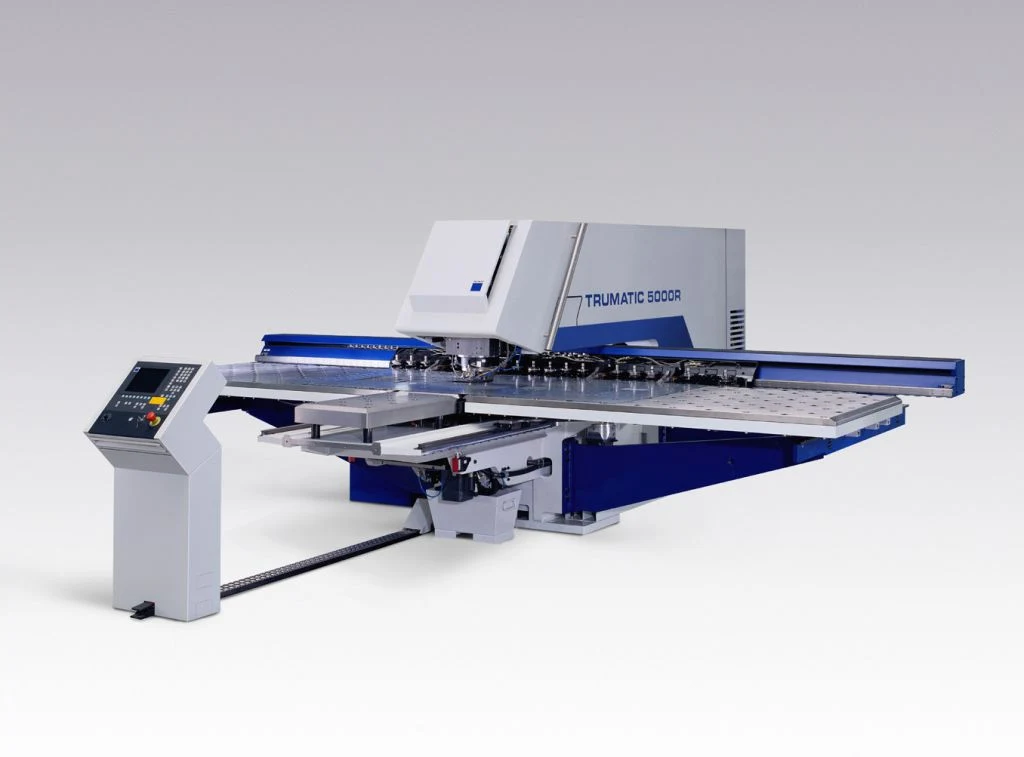

Trumpf TruMatic 5000R
Trumpf TruMatic 5000R
TruMatic 5000R für dünne Bleche
Die 5000R ist eine reine Stanzmaschine mit Fördersystem für den automatisierten Betrieb. Im Dünnblechbereich mit Umformungen ist sie besonders schnell.
| Blechmaße | max. 2500 x 1250 mm |
|---|---|
| Blechdicke Stanzen | bis 4 mm |
| Stanzkraft | max. 220 kN |
| Werkstückgewicht | max. 200 kg |
| Hubfolge | max. 1200 Hübe/min |
| Beschleunigung | bis 2 g |
| Werkstückaufnahme | rotierend bis 5,5 U/min |
| Werkzeugspeicher | bis 18 Werkzeuge |
| Steuerung | SINUMERIK 840D |
| Programmierung | TruTops |

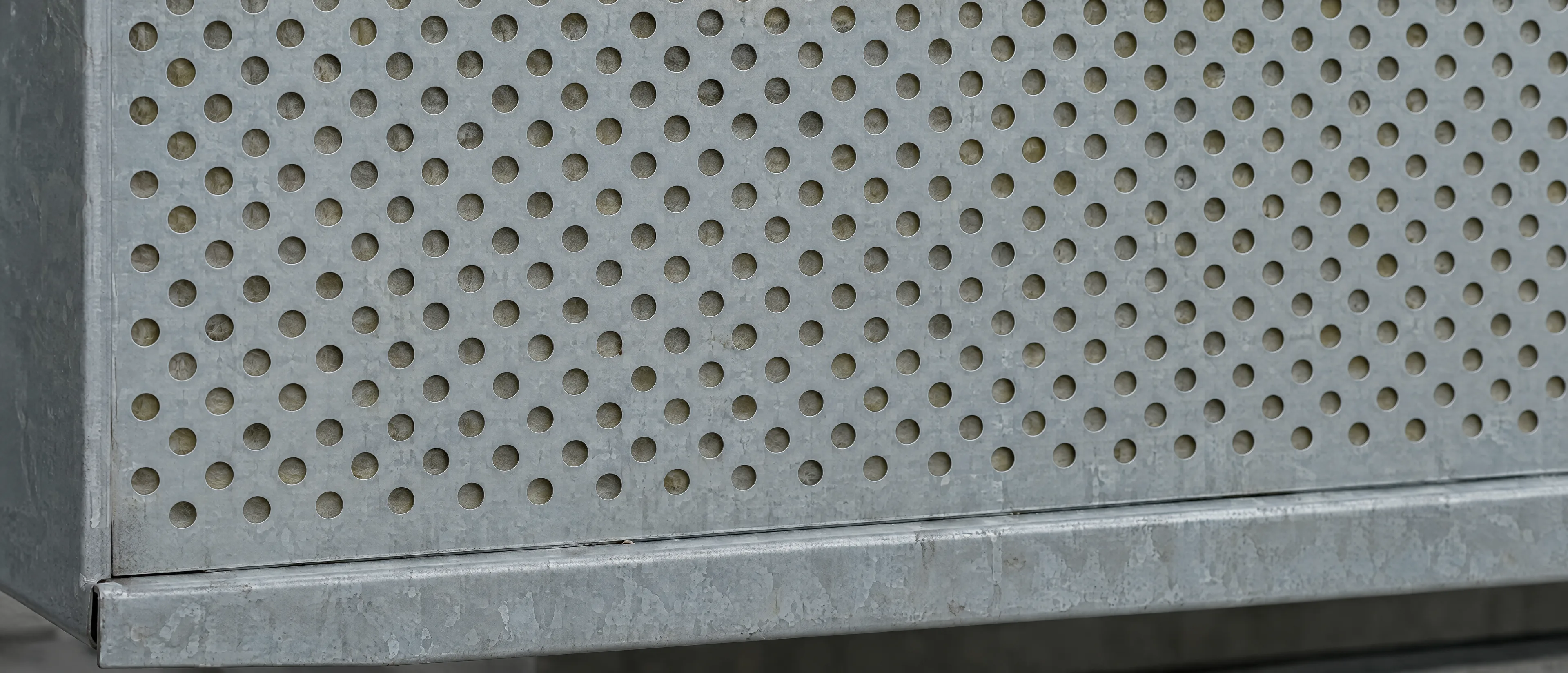

Gestanzt, gelasert und auf Wunsch umgeformt.
Teile stanzen oder lasern lassen
Senden Sie uns Ihre Anfrage, wir melden uns mit einem Angebot.
