Fertigung · Abkanttechnik
Abkanten bis 4 Meter Länge

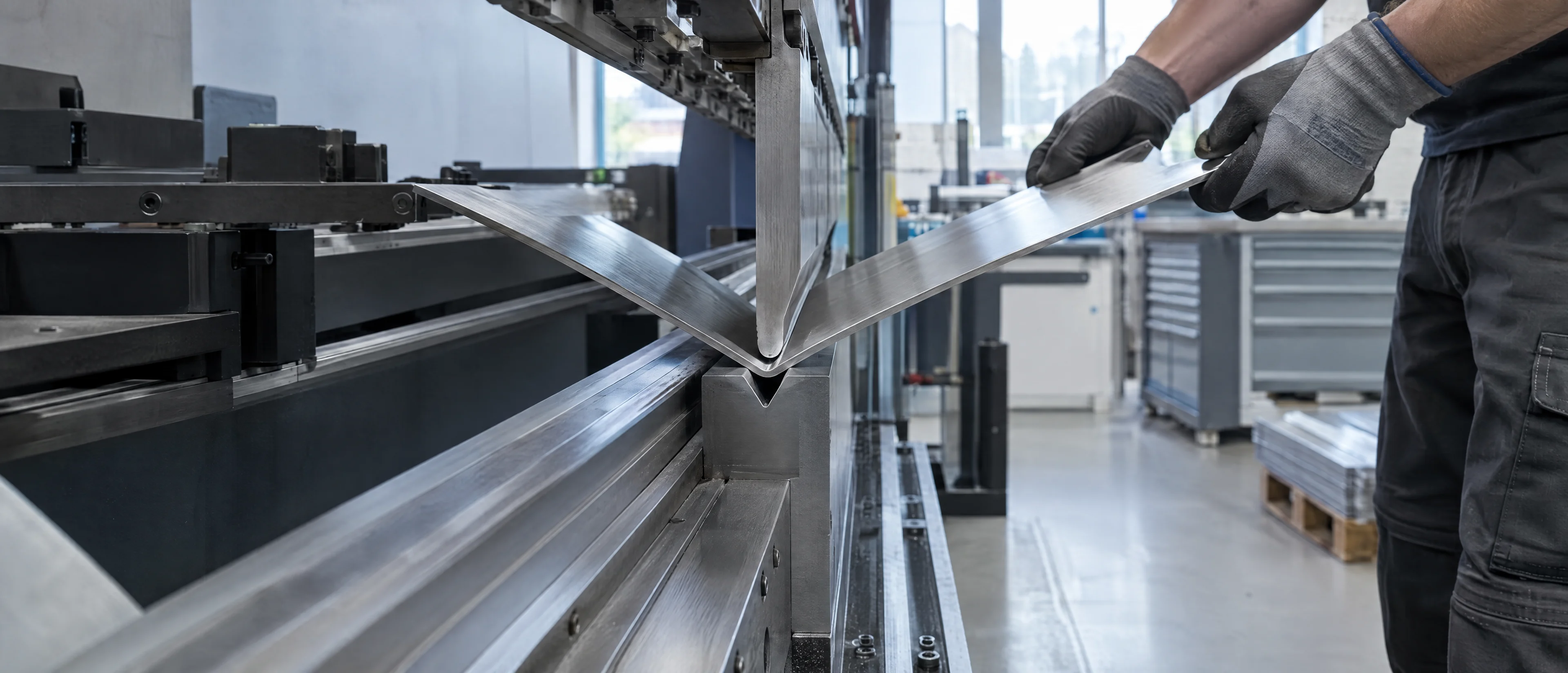

Wir setzen Gesenkbiegepressen von Amada ein. Sie kanten Ihre Werkstücke CNC-gesteuert bis 4 m Länge und 8 mm Materialstärke.

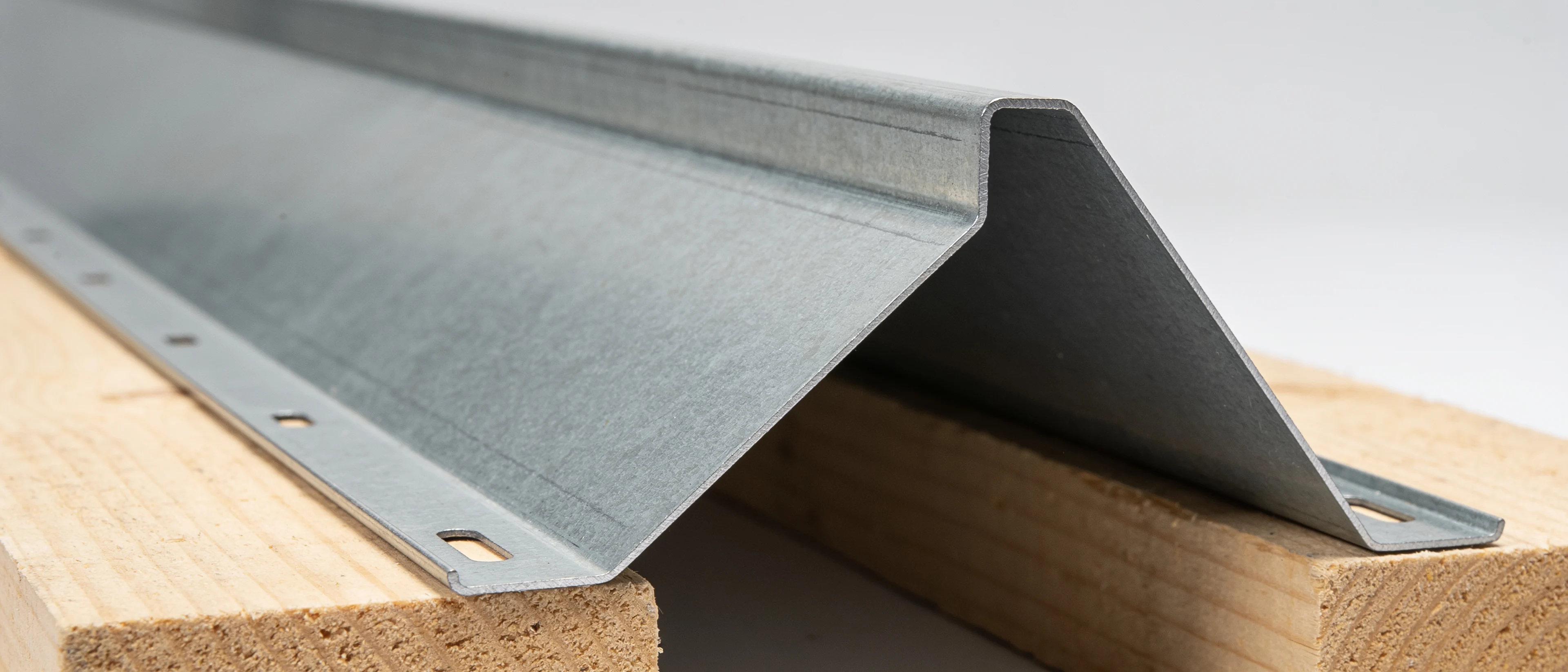

Lange Profile in einem Stück gekantet.

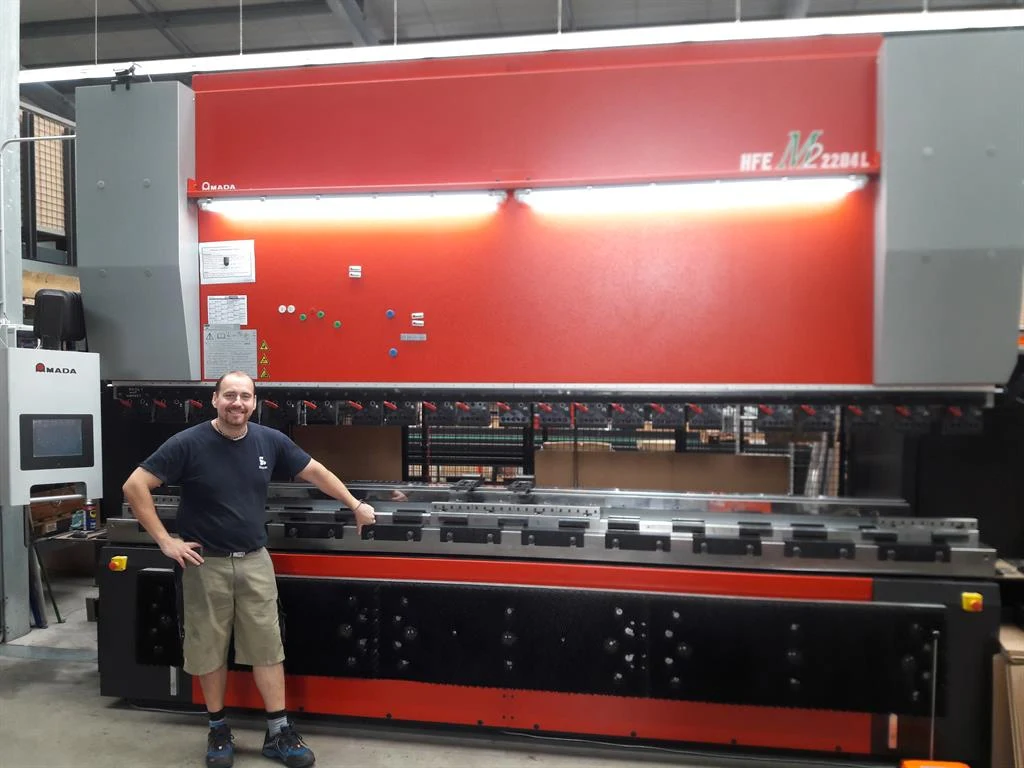

Die größte Presse: Amada HFE-M2-2204L
Seit 2019 steht bei uns die Amada HFE-M2-2204L mit energiesparender M2-Technologie. Sie kantet Teile bis 4280 mm Länge und 8 mm Stärke.
| Abkantlänge | bis 4280 mm |
|---|---|
| Presskraft | max. 2200 kN |
| Gesteuerte Achsen | 8 |
| Steuerung | CNC |
| Blechstärke | 0,3 bis 8 mm |

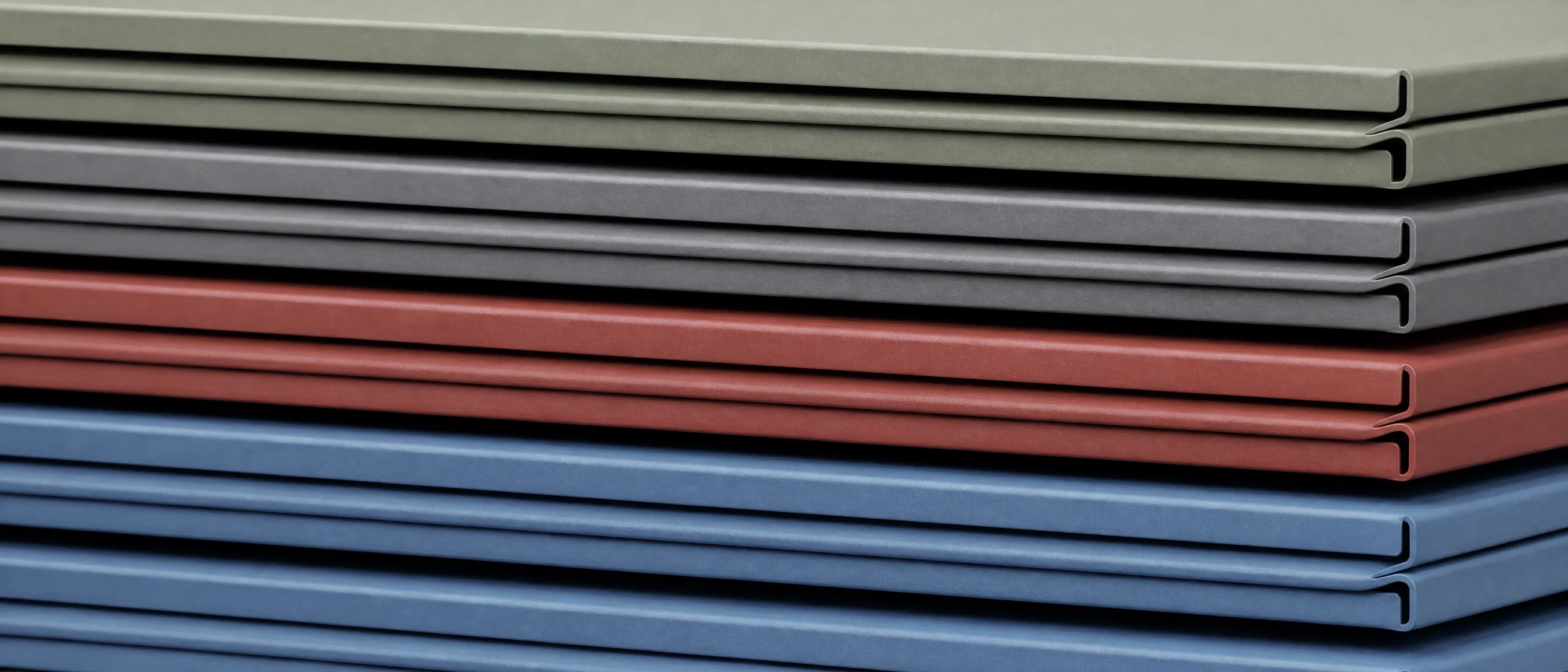

Auch beschichtete Bleche kanten wir sauber.
Maschinenpark
Für jede Teilegröße die passende Presse

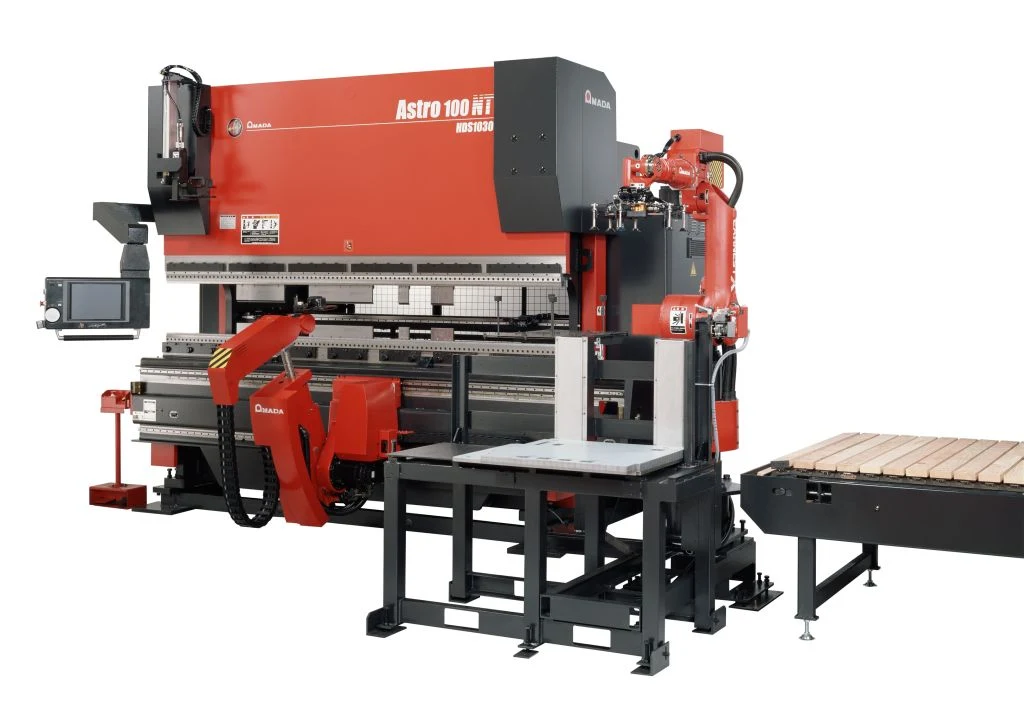

Roboter-Biegezelle
Roboter-Biegezelle
Amada ASTRO 100NT
Unsere Biegezelle kantet kleinere, komplexe Werkstücke vollautomatisch und wirtschaftlich. Sie besteht aus einer drei Meter langen Abkantpresse HDS-1030NT, einer Be- und Entladestation, dem Biegeroboter und einer Palettenförderanlage. Programmiert wird sie über die CAM-Software ASTRO-CAM.
| Presskraft | 1000 kN |
|---|---|
| Abkantlänge | 3000 mm |
| Hub | 200 mm |
| Hinteranschlag | Verstellbereich 600 mm |
| Kapazität Roboter | max. 20 kg inkl. Greifer |
| Materialstärke | 0,6 bis 2,5 mm |
| Zuschnittgröße | max. 800 x 1000 mm |
| Be- und Entladeroboter | ASTRO MP 20, 20 kg |
| Stapelhöhe Rohmaterial | 500 mm |
| Steuerung | Amada AMNC 2, ASTRO 100 NC |

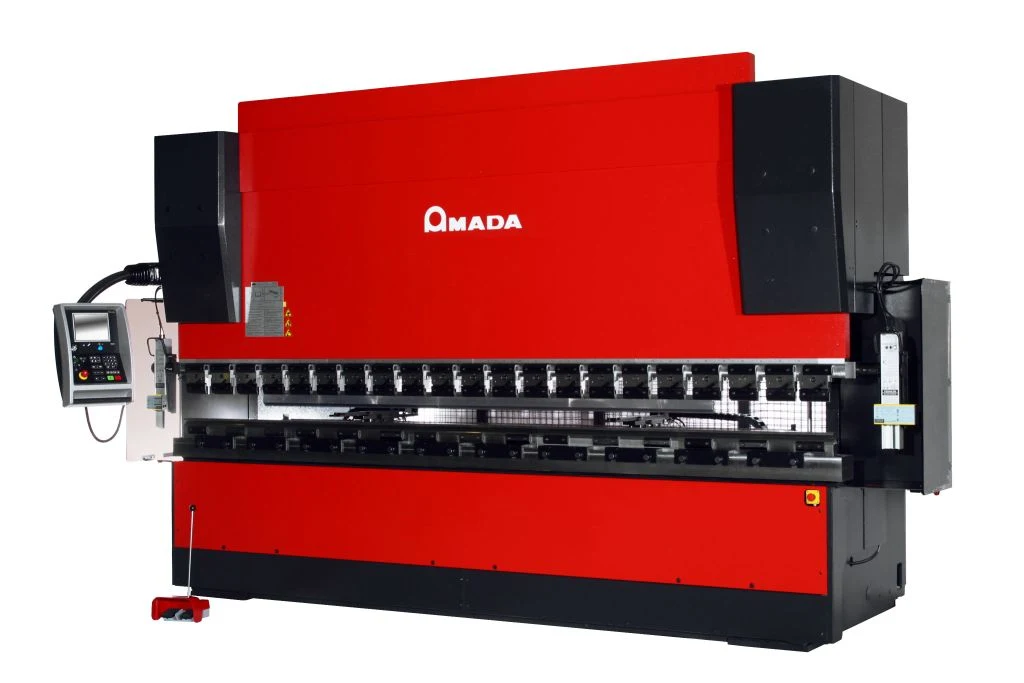

Amada HFE 100-3L
Große Öffnungsweite für tiefe Teile
Die hydraulische Presse mit CNC-Steuerung bietet als Long-Stroke-Ausführung 600 mm Öffnungsweite.
| Abkantlänge | bis 3340 mm |
|---|---|
| Presskraft | max. 1000 kN |
| Gesteuerte Achsen | 8 |
| Blechstärke | 0,3 bis 6 mm |
| Öffnungsweite | 600 mm (Long Stroke) |
| Sicherheit | Lasersave |

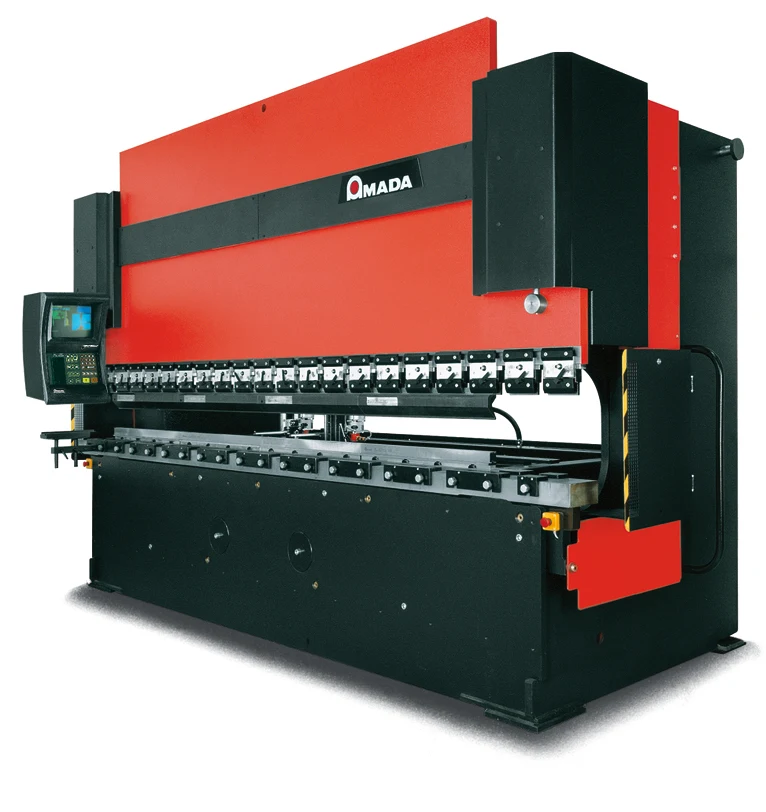

Amada HFB 80
Für mittlere und große Serien
Auf unserer mittleren Abkantbank kanten wir viele Serien mit mittleren bis großen Losgrößen.
| Abkantlänge | 2550 mm |
|---|---|
| Presskraft | max. 800 kN |
| Gesteuerte Achsen | 8 |
| Blechstärke | 0,3 bis 6 mm |

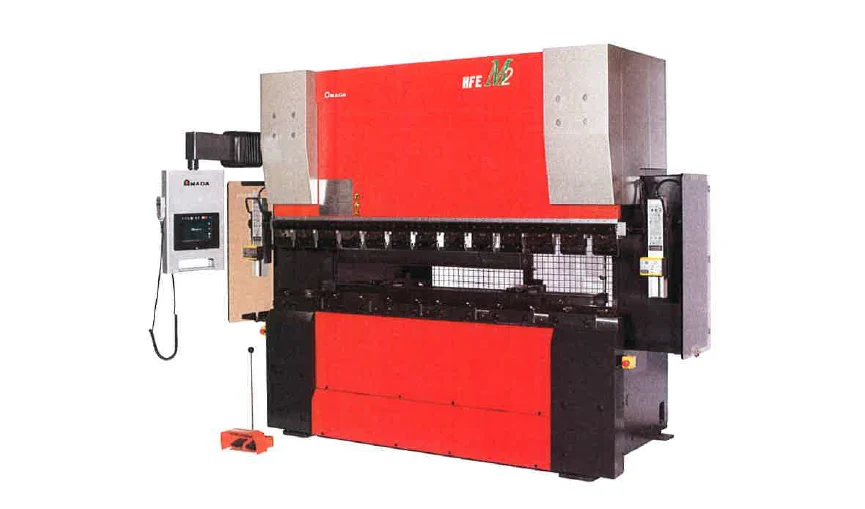

Amada HFE-M2-5020S und HFE-M2-1703L
Die Pressen der M2-Reihe
Die HFE-M2-5020S kantet bis 2090 mm Länge mit 500 kN. Die HFE-M2-1703L kantet bis 3170 mm Länge mit 1700 kN und hat ebenfalls 600 mm Öffnungsweite.
| 5020S Abkantlänge | 2090 mm |
|---|---|
| 5020S Presskraft | max. 500 kN |
| 1703L Abkantlänge | 3170 mm |
| 1703L Presskraft | max. 1700 kN |
| Gesteuerte Achsen | je 6 |
| Blechstärke | 0,3 bis 6 mm |

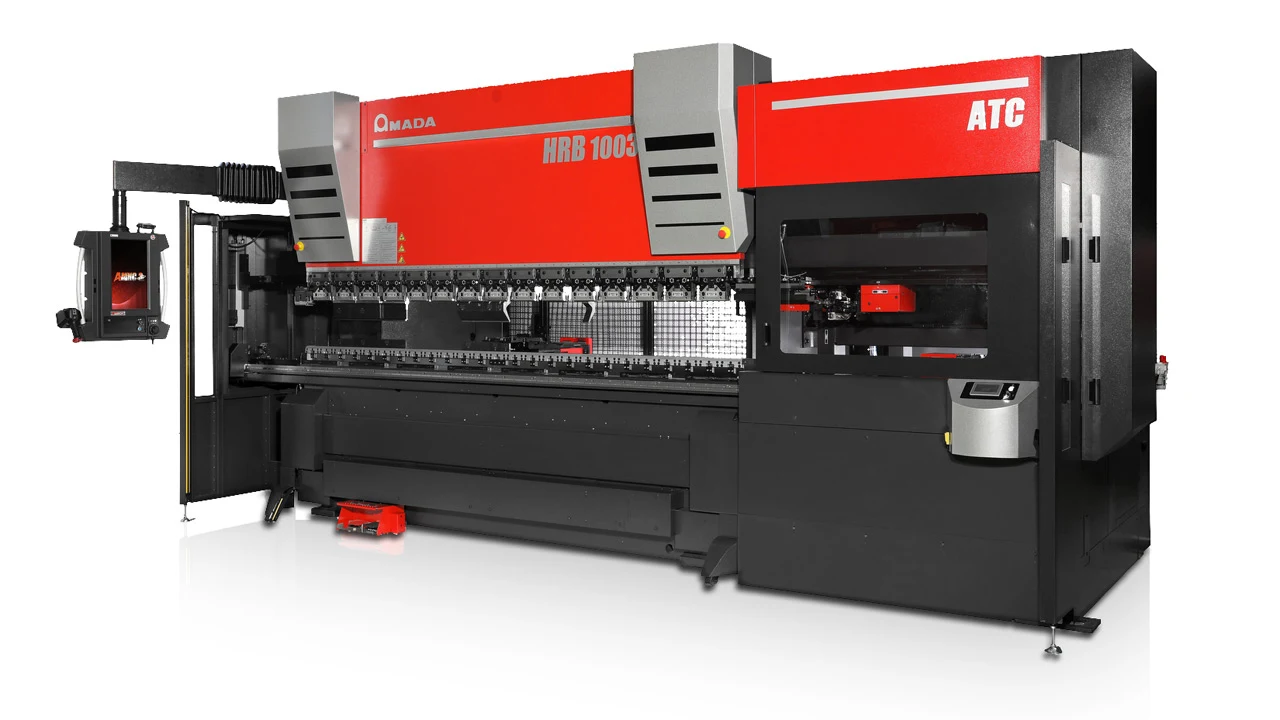

Amada HRB-1003 ATC
Mit automatischem Werkzeugwechsel
Seit 2023 wechselt die HRB-1003 ATC ihre Werkzeuge selbst. Dazu kommen aktive Bombierung und sechs Achsen am Anschlag.
| Abkantlänge | bis 3110 mm |
|---|---|
| Presskraft | max. 1000 kN |
| Achsen | Y1 und Y2 |
| Blechstärke | 0,5 bis 6 mm |
| Werkzeugspannung | Amada AGrip-A |
| Werkzeugwechsel | ATC mit 9 Achsen |
| Anschlagfinger | 6 Achsen, Delta-X-Verschiebung, Fastfinger |
| Ausstattung | aktive Bombierung, automatisches Fußpedal |
Präzise Biegungen, Teil für Teil gleich.
Kantteile anfragen
Ob Einzelteil, Muster oder Serie: Schreiben Sie uns, was Sie brauchen.
